雨季来袭，边坡监测雷达如何预防公路灾害？

据统计，在全国范围内，干线公路（包括高速公路和国省道）10米以上的边坡约有40万个。随着我国进入汛期，在持续强降雨中，公路边坡发生了不同程度的水毁及塌方。各地高度重视地质灾害防治工作，相继出台了一系列文件，要求做好当前和今后一个时期公路边坡监测工作，进一步提升公路防灾抗灾能力，防范化解重大灾害风险。

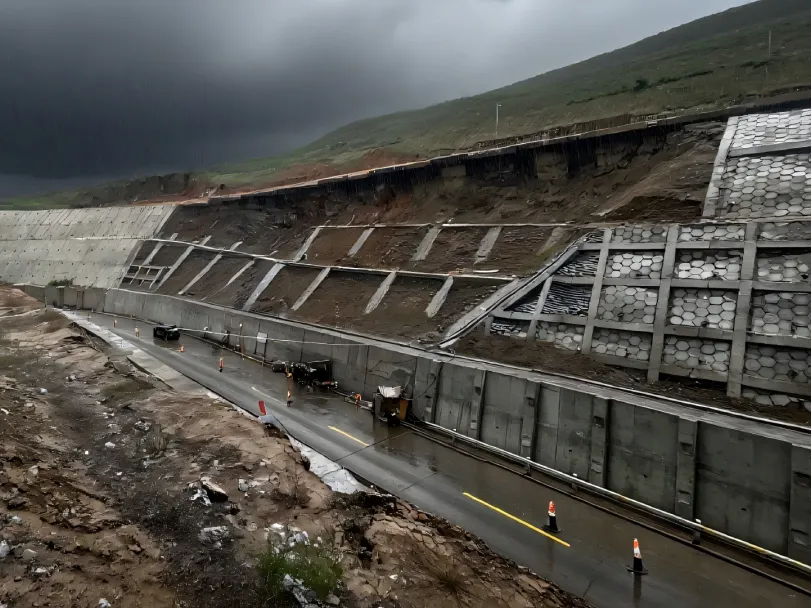

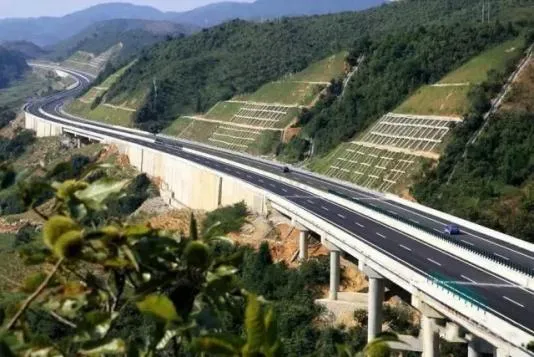

强降雨导致高速公路边坡灾害频发

多源融合 为天空地一体化增添助力

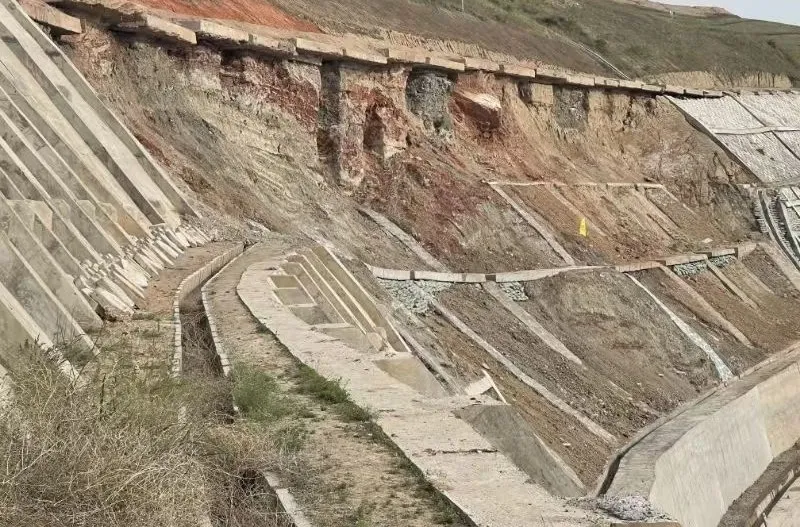

司南导航目前承接的某高速公路位于山脉北端，黄土覆盖面积大，沟壑发育，雨水冲击坡面造成黄土陷穴、路基沉陷等，边坡下方人员、车队流量大、流动性强，加上持续强降雨对公路基础冲刷、结构渗水的破坏具有累积效应，传统人工巡检难以捕捉毫米级的边坡形变。

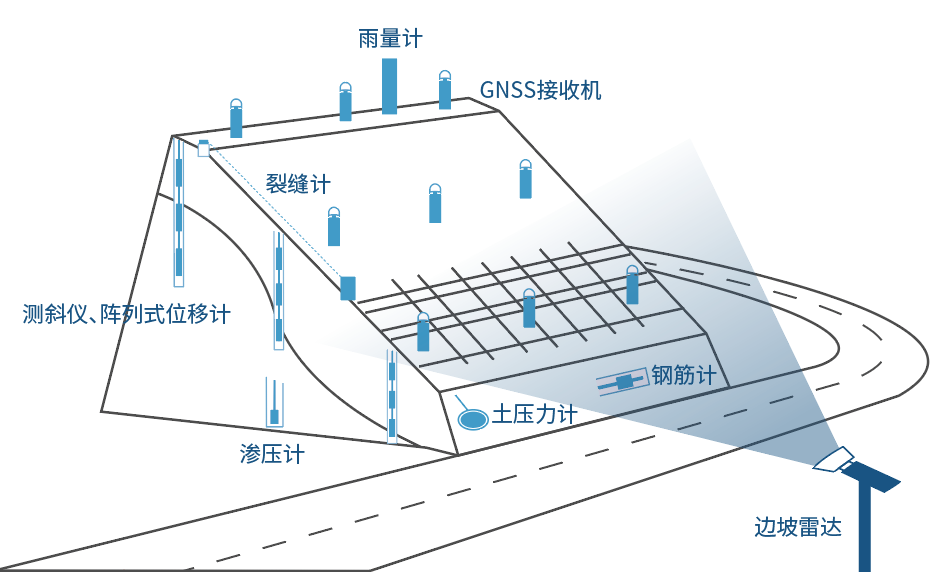

公路边坡监测示意图

司南导航深耕公路工程安全监测领域十余年，积累了丰富的公路边坡安全监测应用行业经验。针对公路边坡滑坡、崩塌、沉陷和塌陷、水毁和泥石流等地质灾害，推出了多源融合的自动化边坡监测解决方案，能够对边坡稳定性进行全天候、高精度的实时监测，为“天-空-地”一体化边坡监测体系增添助力，持续赋能公路管养高质量发展。

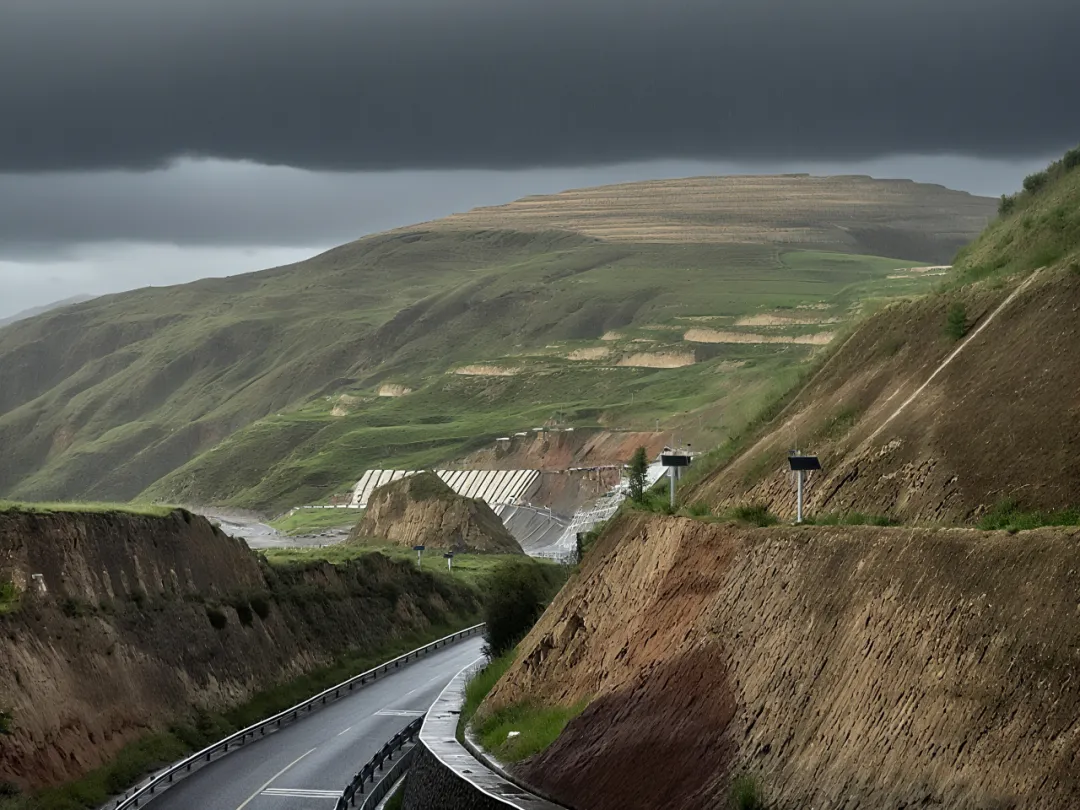

在公路垮塌事故中，司南导航自动化监测系统为边坡灾害提供了强力支持

司南导航经过现场踏勘，筛选26处危岩体隐患点，开展边坡地表位移自动化实时监测，同时在各处边坡增设视频监控设备，从而实现对公路边坡安全隐患的自动化实时监测以及公路边坡现场状况的可视化远程监控。公路边坡监测系统对于坡体不同区域环境条件，能够快速创立监测预警模式，可在高海拔、雨雪、雾霾等恶劣气候环境条件下完成24小时全天候监测操作，持续获取边坡位移变形速率及变形趋势。

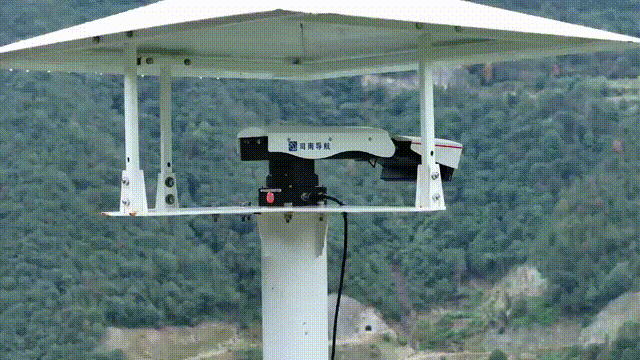

核心产品 MS-SAR1000边坡监测雷达

司南导航边坡监测预警系统以雷达监测技术为核心，MS-SAR5000便携式边坡监测雷达、MS-SAR1000普适型边坡监测雷达等多款边坡监测雷达适应不同场景，可对边坡表面形变进行非接触、大范围、高精度实时监测。其中，MS-SAR1000普适型边坡监测雷达采用连续波雷达体制，通过圆弧合成孔径成像、MIMO成像、差分干涉测量等技术，实现高分辨率成像与亚毫米级形变测量。

01 MS-SAR1000边坡监测雷达能测多远？

MS-SAR1000的“视力”特别好，边坡雷达遥感扫描最大距离超过800m，全方位360°覆盖，还具备俯仰调节角度功能，垂直覆盖角度最大45°的范围，让潜在的危险无处遁形。

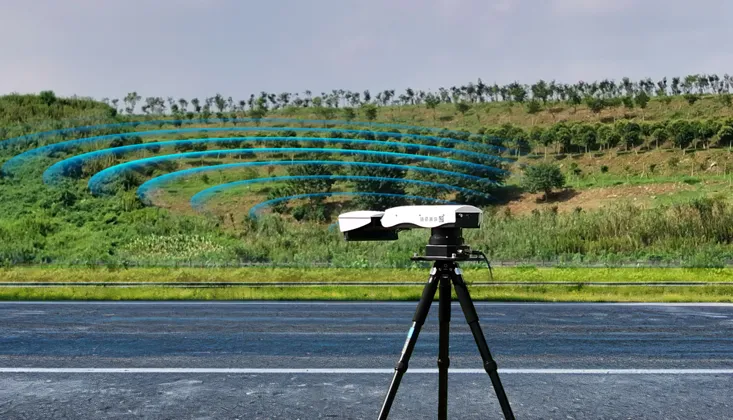

远距离遥感覆盖

02 MS-SAR1000边坡监测雷达实测精度如何？

MS-SAR1000基于合成孔径雷达成像技术和干涉/差分干涉技术，能精准捕捉到边坡上亚毫米级的微小变化。

03 设备在暴雨/大雾/夜间等恶劣环境下能否正常工作？

设备具备全天时全天候监测能力，不受雨雪雾、烟尘、强光、夜晚等影响。IP65防护等级，可在-40℃~+65℃极端环境连续运行，抗风≥12 级，无需架设防护，在恶劣环境下稳定运行，保障边坡监测连续性、准确性。

全天时全天候监测

04 雷达重量轻、体积小，信号覆盖强度会受影响吗？

该雷达采用圆弧成像和连续波雷达技术，可实现 360°或指定扇区监测，无角度和距离盲区，说明其在信号覆盖方面经过了优化设计，不会因轻小型设计而影响信号覆盖强度。

360°全方位在线监测

05 对于长期无人值守的监测点，如何保证雷达出现故障时能及时发现？

设备支持多平台接入，可将监测数据和设备状态信息实时上传至管理平台。当设备出现故障时，管理平台会及时发出警报，管理人员能够通过平台查看故障信息，从而及时安排人员进行维修；同时，雷达还具备多雷达接入功能，多个雷达之间可相互补充监测，一定程度上保障监测工作的连续性。

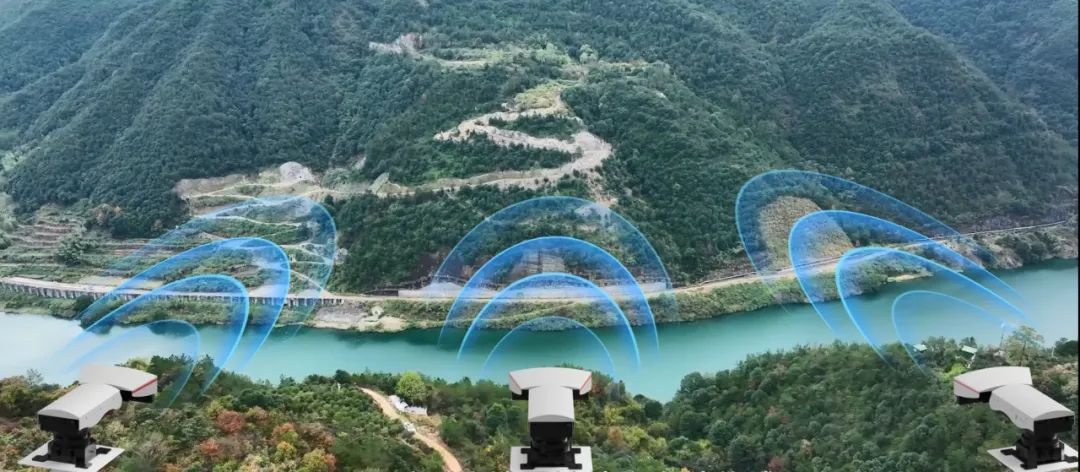

多雷达接入功能

06 如果需要监测多个不同区域的地灾隐患点，该雷达能否实现统一管理？

可以。该雷达集成 4G 通讯和无线路由功能，支持多雷达上云，通过将多个雷达的数据上传至云端管理平台，能够实现对不同区域地灾隐患点监测数据的集中管理，方便管理人员统一查看、分析和预警。

支持多雷达上云

07 一旦发现异常，系统如何进行智能监测预警？

系统支持4G、WIFI、有线等通信方式和远程访问，用户可通过手机、电脑等终端设备随时随地查看监测数据，掌握边坡的最新动态；还可以预设预警值，一旦超限，就会触发声光报警、发短信或者推送消息给管理人员。

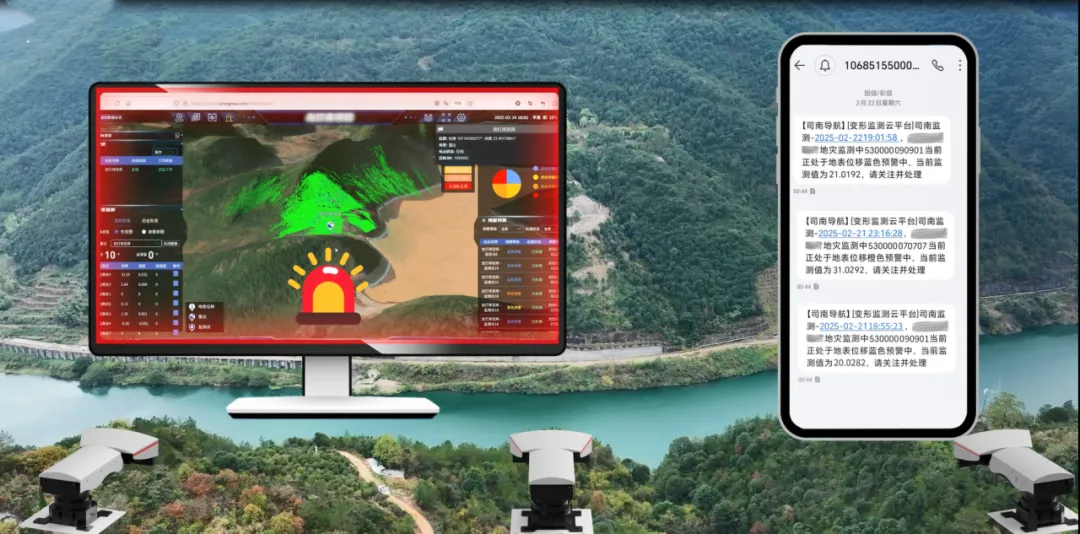

智能监测预警

08 MS-SAR1000边坡监测雷达耗电量大吗？

设备采用超低功耗设计，供电成本低，具备-40℃正常工作的能力。并支持市电/太阳能/蓄电池等多供电手段，除电池外，还可通过其他供电方式保障设备持续运行。

09 偏远山区没网络信号咋传数据？

若信号弱，可启用卫星通信接口，通过卫星链路传输数据 ；也支持本地设备组网联动，先存储数据，等有网络（如定期人工带网设备接入）时再上传，灵活解决偏远山区网络难题。

10 在公路边坡监测场景中，司南导航有哪些优势保障技术成熟应用？

1）项目经验积累深厚

公司成立多年，一直致力于监测行业应用，具备深厚的GNSS高精度定位技术及产品应用经验，从技术层面和服务方面时刻准备为用户提供专业的设计、实施、评价服务。

2）系统专业可靠

为多个大型高速公路项目提供了可靠、实用、专业的路基边坡监测系统，为相关决策部门提供实时的监测数据。

3）监测设备稳定可靠

司南导航软硬件监测设备广泛应用于防灾减灾治理工作中，凭借设备优秀的预警监测能力、数据稳定性，获得政府、科研院所及其他客户一致认可，充分证明了其稳定性、可靠性及可大规模部署的可行性。

4）7*24小时售后服务

完善的售前、售中及售后服务工作，基于经验丰富的技术团队为用户提供及时响应的技术支持服务。

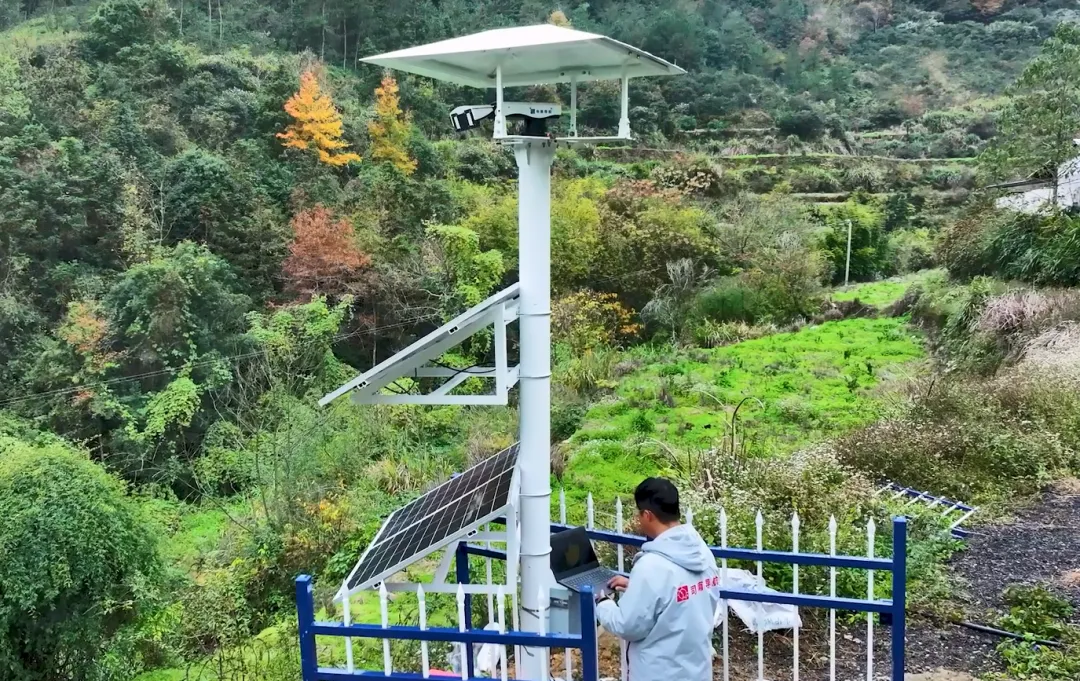

司南导航专业技术交付团队提供技术支持服务

目前，司南导航边坡监测预警系统已广泛应用于地灾隐患点、铁路公路等地质体和重大工程，完成广东、广西、云南、浙江等地的岩石坡体、土石坡体等典型场景的现场数据采集和分析，积累了丰富的边坡监测经验。

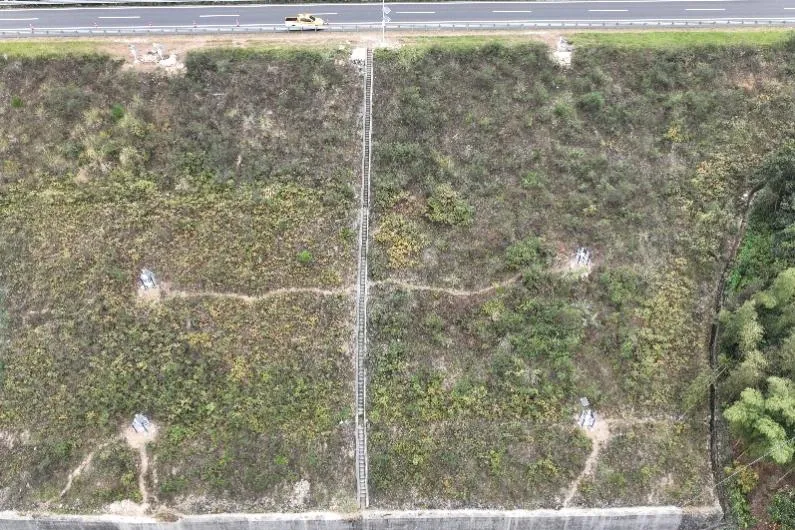

杭绍台公路边坡监测                                                              宁武高速郑和段边坡监测

面对梅雨季的严峻挑战，司南导航边坡监测预警系统凭借高精度、强适应性、低功耗、智能化的特点，展现出强大优势。其全天候、无人化的运行能力，在持续强降雨、大雾等极端天气下依然稳定监测，为及时掌握边坡动态、快速响应突发地灾风险提供了有力支持。
