陕西冯家山水库大坝GNSS自动化形变监测
陕西冯家山水库大坝GNSS自动化形变监测
背景：
冯家山水库灌溉工程是陕西省大型水利工程之一，位于关中渭北高原西部。是一座以灌溉为主，兼有防洪、发电、养殖等综合利用的大型水利枢纽，控制流域面积3232平方公里，总库容4.27亿立方米。水库枢纽工程由拦河大坝、右岸泄洪洞、非常溢洪道、古河道防渗工程和右岸溢洪洞、输水洞以及电站等七部分组成。水库灌区位于陕西渭北高塬，东西长约80公里，南北宽约18公里。灌区设计可灌溉约共136万亩农田，为陕西省第三大灌区。

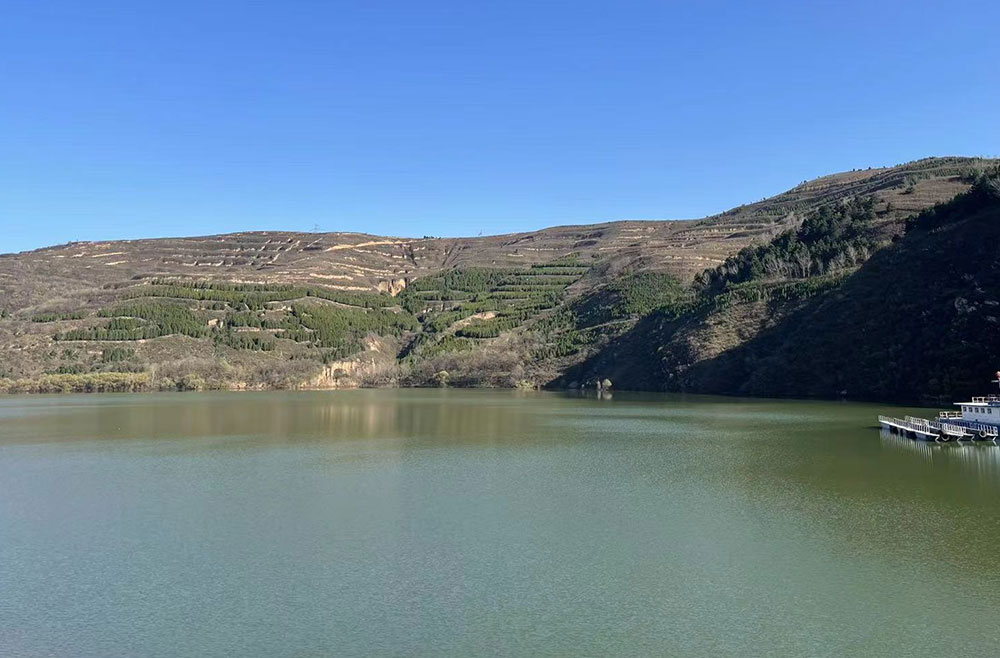

冯家山水库概貌
库区地形以黄土梁沟壑与低山丘陵为主，土流失面积占土地面积的 76.6%，每年7~9月份降水量约占年总降水量的53.3%。随着雨季来临，水库蓄水后，由于水库浸泡、暴雨淋冲，使得局部岸段发生滑坡塌岸现象。
监测任务：
监测任务：
为了能够及时掌握滑坡体的状态，司南导航项目组对整个库区的不稳定岩体进行现场勘察，经过分析确定滑坡监测点，进行全天候的自动化监测，实时获得监测数据，分析滑坡体的状态，以便采取措施。
系统组成：
系统组成：

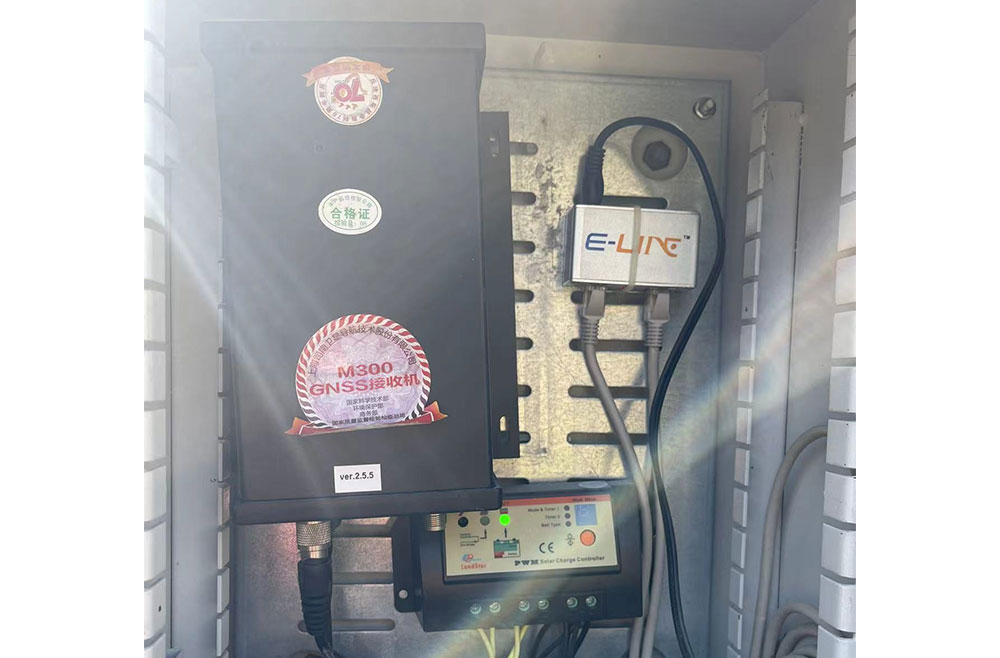

数据采集子系统：由GNSS接收机及天线组成，可以有效提供监测精度及可靠性；
数据传输通讯子系统：根据现场情况，可以选择LoRa、4G及北斗短报文等通讯方式进行数据传输；
数据处理、分析子系统：采用专用CDM解算软件进行自动化数据处理、分析；
辅助支持子系统：系统具备完善的防雷系统（包括电力线路防雷和直接雷防护）和稳定的供电系统（太阳能供电和市电配合使用）。
司南水利水电大坝安全监测系统构成表
监测布设：
监测布设：

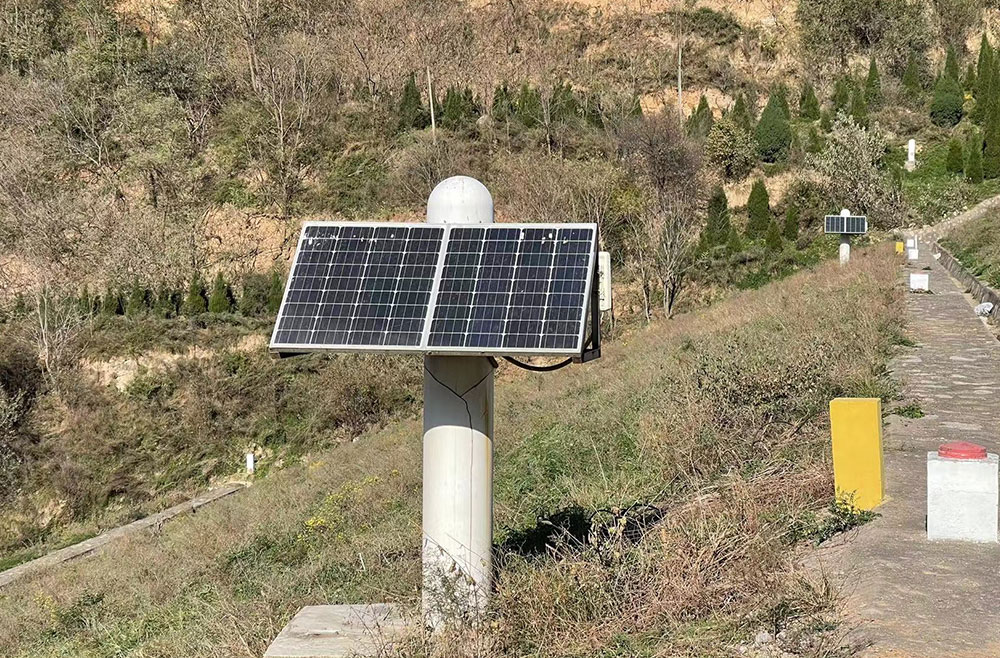

安全监测系统布设在水库的坝体表面，共 8 个监测点，采用 GPS+北斗的监测方式，可实现7×24小时连续监测。利用风光互补的方式进行供电，通过无线网络实时传送到监测办公室服务器，通过解算软件以及分析软件，监测人员可实时了解分析边坡的稳定性，以便做出对应方案，为水库大坝安全生产保驾护航。
软硬件设备：

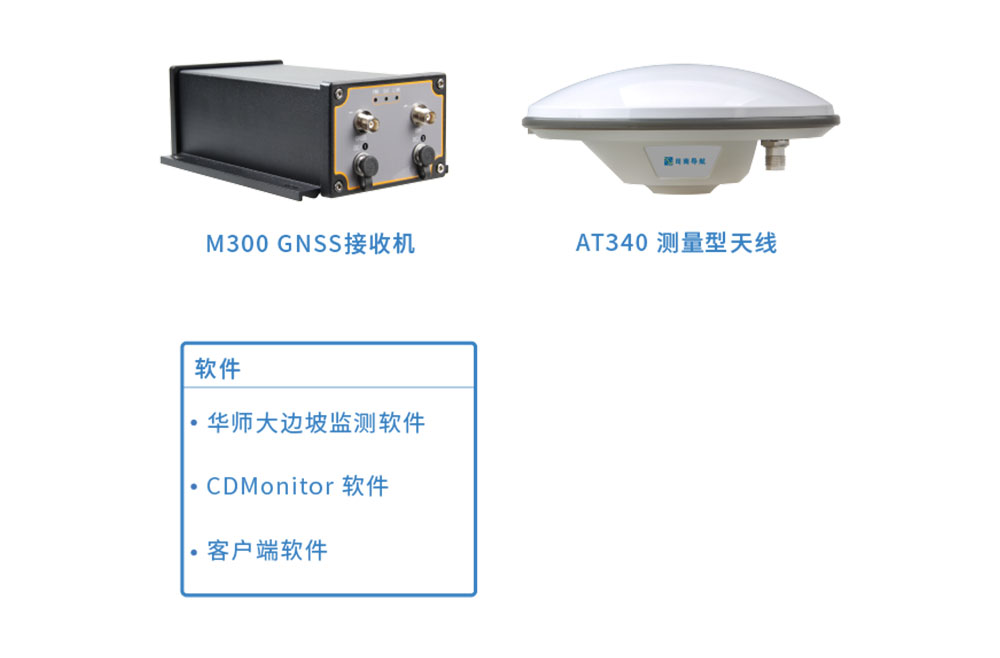

软硬件设备：
司南水利水电大坝安全监测系统构成表
系统方案：
系统方案：
技术优势：
技术优势：
·mm级精度，三星八频抗干扰能力强；
·7*24小时连续不间断观测
·测站间无需通视；
·远程访问监测数据，以图表方式显示测量结果；
·内部储存8G，可设置自动记录原始数据；
·CDMonitor软件自动解算数据，输出三维坐标；
·短信、电子邮件自动报警。
司南水利水电大坝安全监测系统构成表
