M10 mini GNSS 接收机
M10 mini
GNSS 接收机

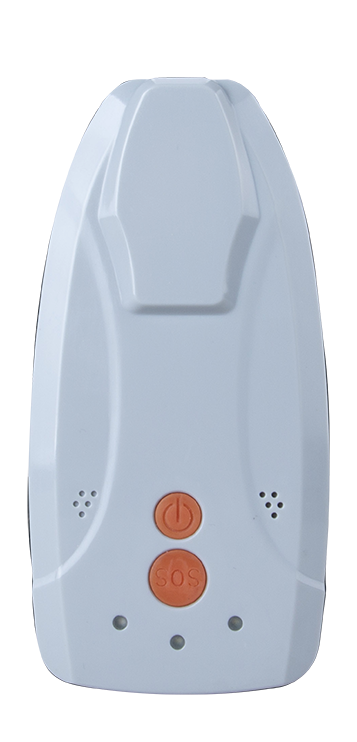

M10 mini接收机是司南导航针对人员安全定位应用自主研发的新一代便携式高精度GNSS接收机,支持BDS、GPS、GLONASS等主流全球卫星导航系统,可快速实现厘米级定位。支持一键呼救和远程位置监控,为您的人身安全保驾护航。支持APP快速接入,摆脱繁琐配置。支持4G位置回传,可实时提供高精度的位置和速度信息,内置3000mAH锂离子电池,续航高达6h。小巧的结构设计,能够满足人员便携需求。




全新K8平台
保障更快搜星
全新K8平台
保障更快搜星

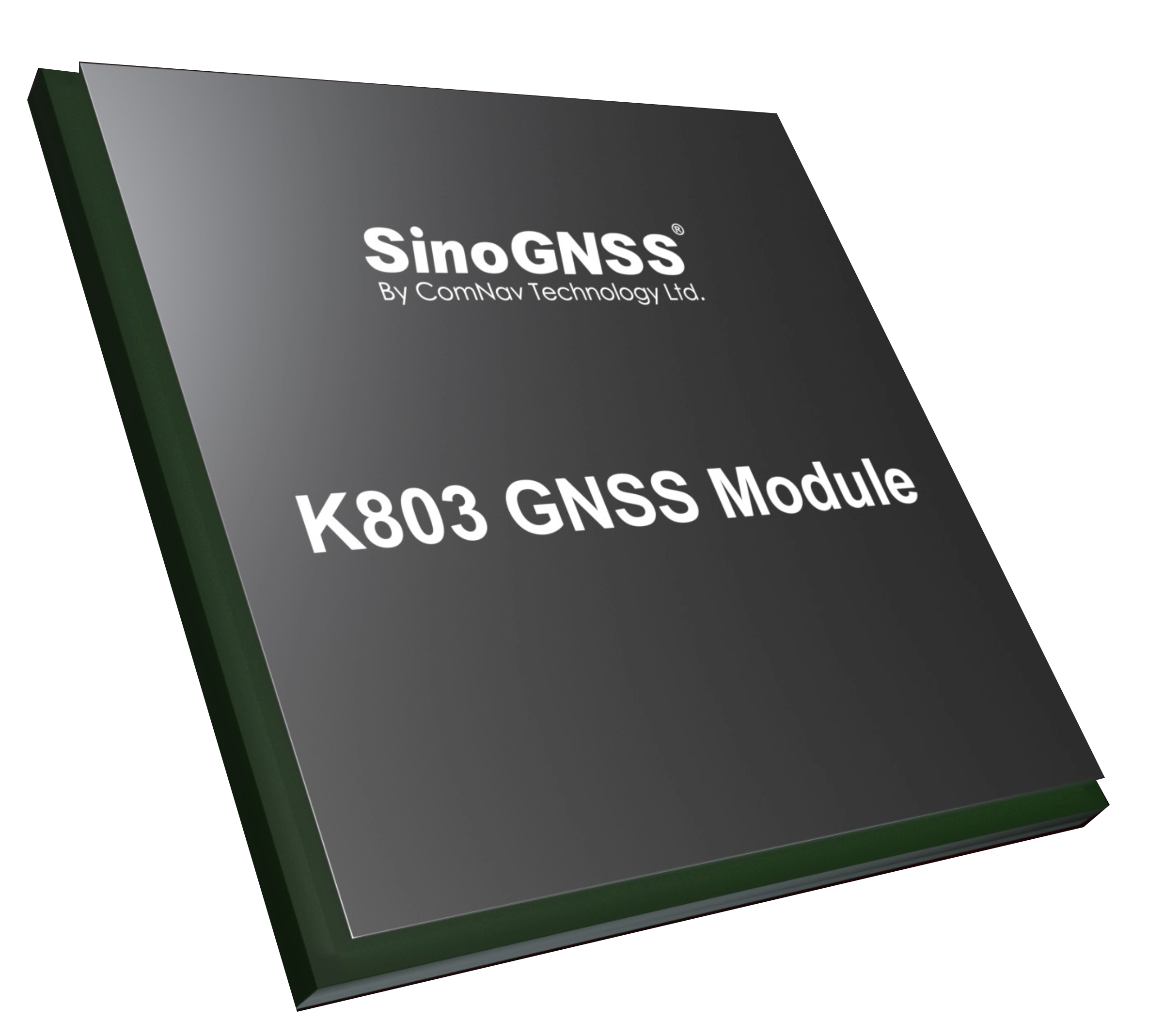

内置K8系列北斗/GNSS高精度模块
自研QUANTUM—RTK算法
量产40nm工艺的SoC芯片
低功耗与高性能的“端水大师”!
智能预警
周密备至的安全助
智能预警
周密备至的安全助

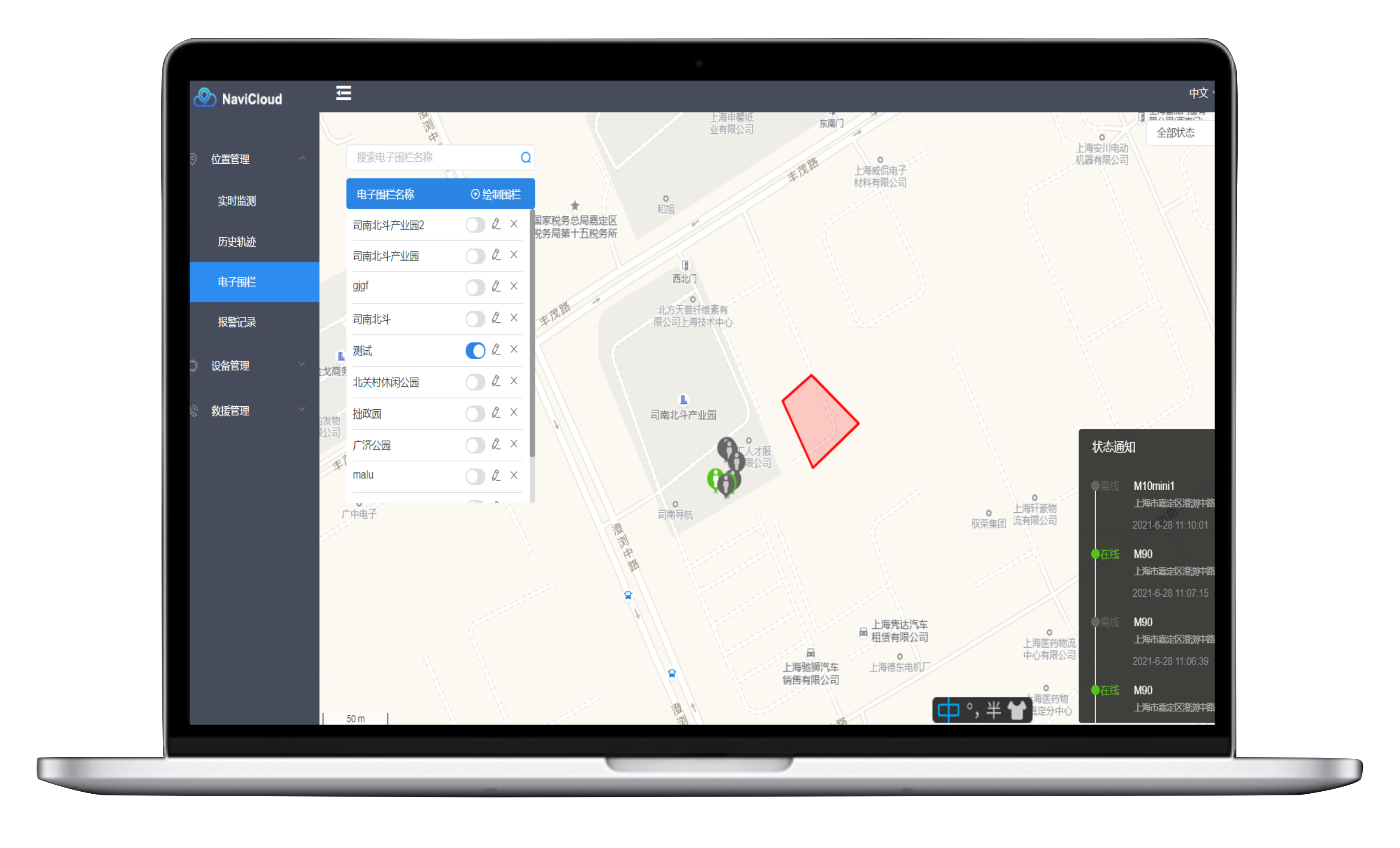

用户可在云端设置电子地理围栏
平台和移动端根据用户实时位置和相应的报警规则
自动实现报警并发送预警通知给用


指尖轻点小操作
安心落意大保
指尖轻点小操作
安心落意大保

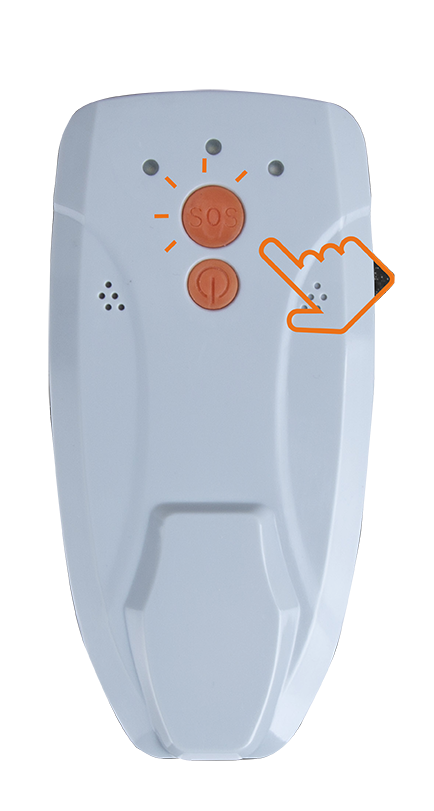

SOS按钮就在指尖,一键紧急呼救
极速上报位置信息并通知附近的人员进行救援
手指轻触,24小时贴心守护你的世
升级惯导
随测随用
升级惯导
随测随用
板载司南二代惯导,插杆即测
在30°倾斜测量状况下,精度<2cm
采用全新初始化方式,一次校准,结果可靠
30º倾斜测量 ﹤2cm精度


续航,重量级选手
手感,举重若轻
续航,重量级选手
手感,举重若轻

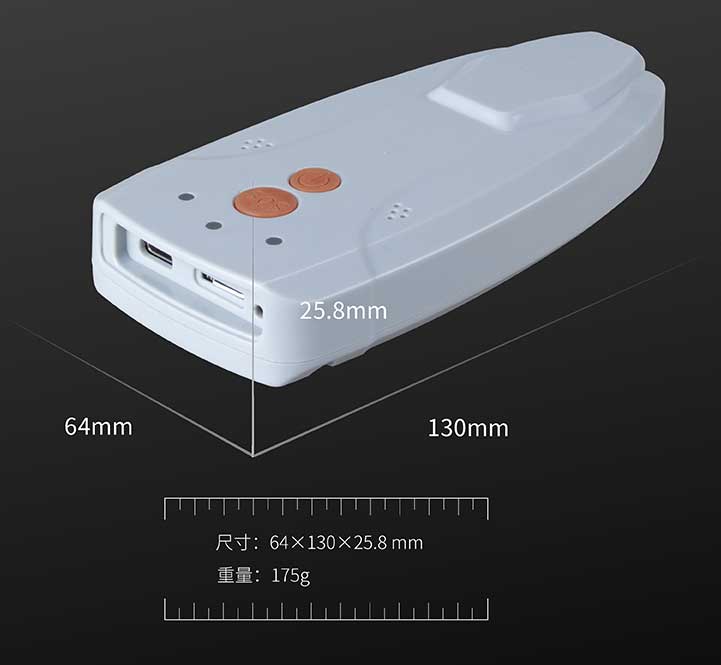

要有强悍性能,也要轻薄身材
我们通过多次内部结构调整来实现
装进了一块3000 mAh大电池
它的重量也不过175g
不受身材限制,行走到哪,精准定位就到
配置参数
*更多详细参数请参考N3惯导RTK产品折页
GNSS配置
BDS-2:
B1I,B2I,B3I,B1C,B2a,B2b
GPS:
L1C/A,L2P,L2C,L5,L1
GLONASS:
G1,G2,G
GALILEO:
E1,E5a,E5b,E6,E5 AltBoc*
QZSS:
L1C, L2, L5,L1C/A
SBAS:
L1,L5
IRNSS:
L5*
注:“*”表示开发中/可更
通道数
并行通道数:
965个
精度和可靠性
静态精度:
水平:±(2.5+0.5×10-6
垂直:±(5+0.5×10 ×D)mm
RTK精度:
水平:±(8+1×10-6×D)mm
垂直:±(15+1×10-6×D)mm
E-RTK精度:
水平:±(200+1×10-6×D)mm
垂直:±(400+1×10-6×D)mm
RTD精度:
水平:±0.25m
垂直:±0.50m
单点平滑精度:
水平:±1m
垂直:±1.5m
SBAS差分定位精度:
<1m 3D (RMS)
注:D为基线长度,单位为毫米(mm);t为收敛时间
信号跟踪时间:
冷启动<50s
温启动<45s
热启动<15s
RTK初始化时间:
<10s
E-RTK初始化时间:
1s
信号重捕获:
<1.5s(快速)
<3s(普通)
初始化置信度:
大于99.99%
倾斜测量:
可选择开通功能,内置MEMS倾角
传感器,倾斜30°以内精度≤2CM
数据处理
存储:
8GB,支持USB高速下载
数据记录格式:
CNB,RINEX等
定位输出频率:
1Hz,2Hz,5Hz,10Hz,20Hz,50Hz(可选)
差分格式支持:
CMR,RTCM2.x,RTCM3.x,MSM4,MSM5
输出格式支持:
NMEA-0183/Compass(自定义二进制),PJK平面坐标
通讯配置
网络模块:
内置4G通讯模块,全网支持
网络模式支持:
支持NTRIP协议
内置收发一体电台:
宽频电台/Lora电台(可选择)
功率:
0.5W、1W、2W可调
频段:
410MHz-470MHz,步进12.5KHz
空中波特率:
19.2kbps,9.6kbps
传输协议:
透传/TT450S/SOUTH/MAC
蓝牙:
BT4.0双模蓝牙
外挂电台:
司南全系列大功率数传电台
电气指标
接收机电源:
DC 6-28V
锂电池:
6800mAh,7.4V(工作时长24h)
功耗:
1.7w(静态)
通讯接口:
1个串口(7针Lemo头),蓝牙
波特率:
可扩至921600bps
物理性能
尺寸:
15.5cm×7.3cm
重量:
1.2kg (含电池)
面版按键:
1个电源键,1个静态切换键
指示灯:
2个电池灯,1个卫星灯,1个数据灯,1个网络灯
外壳材质:
镁铝合金
湿度
95%无冷凝
环境特性
防尘防水:
IP67,可漂浮
撞击和振动:
抗2m自由跌落
湿度:
100%无冷凝
工作温度:
-30℃-+65℃
存储温度:
-40℃-+85℃
用户交互
内置Web操作界面,
便于用户查询、数据处理以及设备管理
★本公司技术参数及配置如有变更,恕不另行通知
