高层建筑变形监测方案
建筑施工安全监测解决方案
系统概述
作为现代建筑艺术的结晶，超高的建筑以其华丽绚烂的立面、地处枢纽的显要区位、城市地标的独特认知，成为塑造城市地标、展现经济政绩、推广城市形象的利器。但是，高层建筑虽有优势，但同时也有着一系列的弊端。最受人关注的一点，就是高层建筑的安全性。
司南导航自主设计的高层建筑安全监测系统是通过高精度卫星定位系统GNSS、数字化倾斜仪、数字化裂缝计、数字化静力水准仪等监测设备，对高层建筑的位移、偏摆、沉降、倾斜、裂缝、应力应变等形变数据进行实时监测，并通过通讯网络将数据实时传回监测数据平台“司南云”，系统实时监测建筑的形变情况，在发生重大险情前及时报警，以保证群众生命财产安全。
- 了解建筑物的慢速的沉降是否均匀平稳；
- 实时动态监测建筑物的动态变化，包括摆幅、倾角、扭曲；
- 了解建筑物是否具有竖向的压缩变化；
- 辅助分析建筑物频谱;
- 设置偏移预警值，必要时可以报警。
监测系统组成
监测系统组成
- 数据采集子系统：由GNSS接收机及天线组成，多系统多频点定位可以有效提供监测精度及可靠性；静力水准仪、测斜仪、裂缝传感器等设备可以提供高层建筑物扭曲、摆幅等等的实时数据。
- 数据传输通讯子系统：根据现场情况，可以选择4G、LoRa等通讯方式进行数据传输；
- 数据处理、分析子系统：采用专用CDM解算软件进行自动化数据处理、分析；
- 辅助支持子系统：系统具备完善的防雷系统（包括电力线路防雷和直接雷防护）和稳定的供电系统（太阳能供电和市电配合使用）。

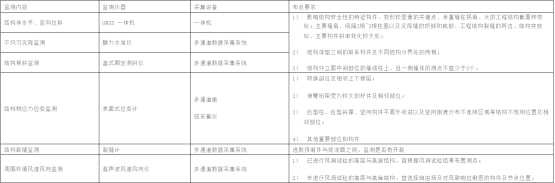

司南高层建筑安全监测系统设备构成表

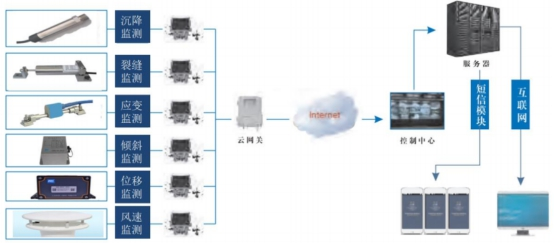

司南高层建筑安全监测系统图
监测系统特点
监测系统特点
- 高精度卫星导航定位静态处理技术：获得测点的静态处理坐标，结合水准资料监测建筑物变形、建筑物竖向压缩等内容。
- 高动态卫星导航实时定位技术：实时地监控各监测点， 得到建筑物实时的变化状态。
行业优势
行业优势
充分利用在高层监测变形监测方面的技术积累， 打造先进工艺和质量优势，以三维引擎建立高层建筑物的三维模型，实时动态监测高层建筑物的倾角、扭矩，包含基坑监测、建筑物动态变形监测、建筑物沉降监测、建筑物疲劳监测等，为高层建筑施工项目提供了可靠、实用、专业的系统解决方案。
3.7.2 司南高层建筑安全监测系统设备构成表
