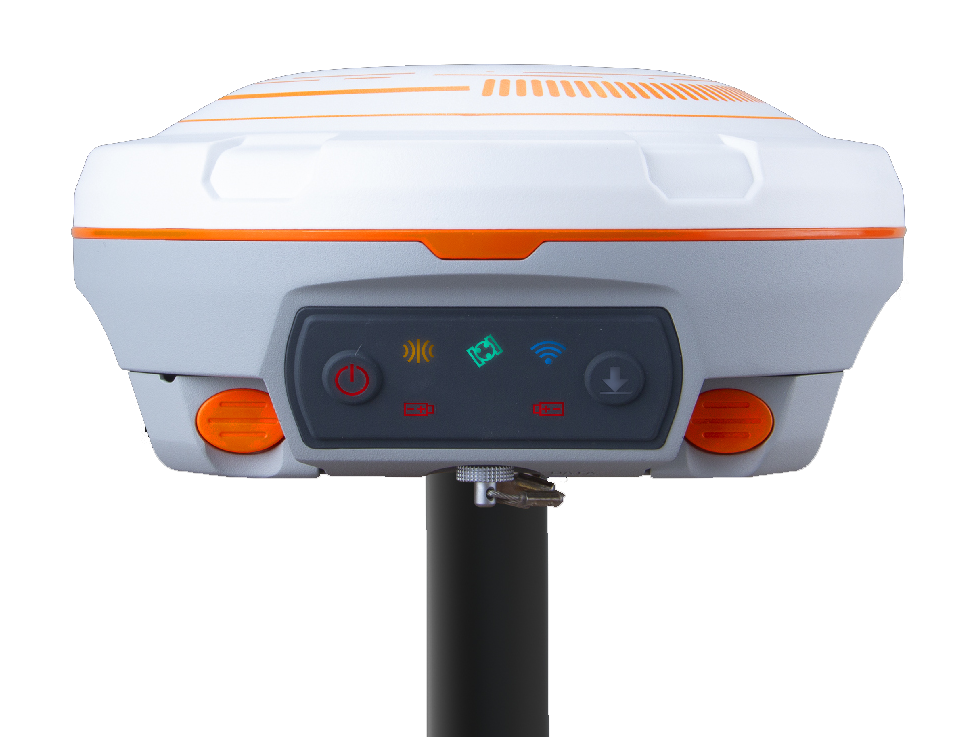

N3 惯导RTK GNSS接收机

N3惯导RTK是基于北斗/GNSS应用的新一代高精度北斗导航型接收机,内置全新K8系列高精度北斗/GNSS模块,全面支持BD-2、BD-3、GPS、GLONASS、Galileo、QZSS、IRSS等系统,采用司南自研独有的QUANTUM—RTK算法,性能升级、效用更强大,搭配R550安卓手簿,操作更加便捷有效,广泛应用在工程施工放样、GNSS控制网布设、土方测量、地形图测量、市政测量等领域。
浏览量:
1000
产品编号
/N3.html
数量
-
+
1
产品描述

N3 惯导RTK
作业持久,效率靠谱

N3惯导RTK是基于北斗/GNSS应用的新一代高精度北斗导航型接收机,内置全新K8系列高精度北斗/GNSS模块,支持包括北斗卫星导航系统在内的
主流全球卫星导航系统,采用司南自研独有的QUANTUM—RTK算法,性能升级、效用更强大,搭配R550安卓手簿,操作更加便捷有效,在工程施工放
样、GNSS控制网布设、土地测量、地形图测量、市政测量等领域应用效果显著

全星座跟踪
信号无忧

全星座跟踪
信号无忧

7星30频,全面支持北斗三号卫星信号
可用卫星50+,无惧各种遮挡
并行通道数高达1198个,具备超强可扩展性



全新K8平台
保障更快搜星

全新K8平台
保障更快搜星

内置K8系列北斗/GNSS高精度模块
自研QUANTUM—RTK算法
量产40nm工艺的SoC芯片
低功耗与高性能的“端水大师”!

升级惯导
随测随用

升级惯导
随测随用

板载司南三代惯导,插杆即测
在30°倾斜测量状况下,精度≤2cm
采用全新初始化方式,一次校准,结果可靠







持久续航
效率靠谱

持久续航
久到离谱

内置充电,兼容QC充电器,支持快充
电池续航时间长达26小时,低功耗,长续航,引领RTK“周充时代”!

超级数据链
作业高效

超级数据链
作业高效

内置15KM超级数据链,从起步快人一步!
可选配 2W 功耗的超级数据链
空旷环境下实测最远距离可达15km



配置参数

*更多详细参数请参考N3惯导RTK产品折页

GNSS配置

BDS-2:

B1I,B2I,B3I,B1C,B2a,B2b

GPS:

L1C/A,L2P,L2C,L5,L1

GLONASS:

G1,G2,G

GALILEO:

E1,E5a,E5b,E6,E5 AltBoc

QZSS:

L1C, L2, L5,L1C/A

SBAS:

L1,L5

IRNSS:

L5



通道数

并行通道数:

1198个

精度和可靠性

静态精度:

水平:±(2.5+0.5×10-6

垂直:±(5+0.5×10 ×D)mm

RTK精度:

水平:±(8+1×10-6×D)mm

垂直:±(15+1×10-6×D)mm

E-RTK精度:

水平:±(200+1×10-6×D)mm

垂直:±(400+1×10-6×D)mm

RTD精度:

水平:±0.25m

垂直:±0.50m

单点平滑精度:

水平:±1m

垂直:±1.5m

SBAS差分定位精度:

<1m 3D (RMS)

注:D为基线长度,单位为毫米(mm);t为收敛时间

信号跟踪时间:

冷启动<50s

温启动<45s

热启动<15s

RTK初始化时间:

<10s

E-RTK初始化时间:

1s

信号重捕获:

<1.5s(快速)

<3s(普通)

初始化置信度:

大于99.99%

倾斜测量:

内置MEMS倾角

传感器,倾斜30°以内精度≤2CM

数据处理

存储:

8GB,支持USB高速下载

数据记录格式:

CNB,RINEX等

定位输出频率:

1Hz,2Hz,5Hz,10Hz,20Hz,50Hz(可选)

差分格式支持:

CMR,RTCM2.x,RTCM3.x

输出格式支持:

NMEA-0183/Compass(自定义二进制),PJK平面坐标

通讯配置

网络模块:

内置4G通讯模块,全网支持

网络模式支持:

支持NTRIP协议

内置收发一体数据链

功率:

0.5W、1W、2W可调

频段:

410MHz-470MHz,步进12.5KHz

空中波特率:

19.2kbps,9.6kbps

蓝牙:

BT4.0双模蓝牙



电气指标

接收机电源:

DC 6-28V

锂电池:

26小时以上工作时长

功耗:

1.7w(静态)

通讯接口:

1个串口(7针Lemo头),蓝牙

波特率:

可扩至921600bps

物理性能

尺寸:

15.5cm×7.3cm

重量:

1.2kg (含电池)

面版按键:

 1个电源键,1个静态切换键

指示灯:

2个电池灯,1个卫星灯,1个数据灯,1个网络灯

外壳材质:

镁铝合金

湿度

95%无冷凝

环境特性

防尘防水:

IP67,可漂浮

撞击和振动:

抗2m自由跌落

湿度:

100%无冷凝

工作温度:

-30℃-+65℃

存储温度:

-40℃-+85℃

用户交互

内置Web操作界面,

便于用户查询、数据处理以及设备管理

★本公司技术参数及配置如有变更,恕不另行通知
