润扬大桥监测系统—GNSS监测子系统
/
/
/
润扬大桥监测系统—GNSS监测子系统


润扬大桥监测系统—GNSS监测子系统

润扬大桥监测系统—GNSS监测子系统

项目背景:

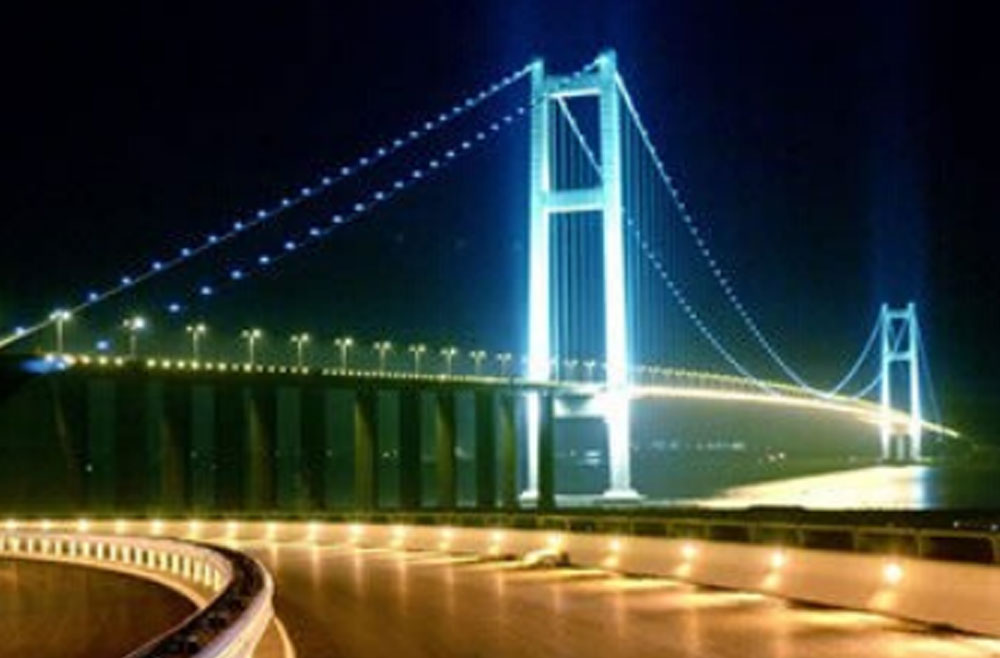

润扬长江大桥工程全长35.66公里,由北接线、北汊桥、世业洲互通高架桥、南汊桥、南接线及延伸段等部分组成,主桥(包括北汊桥、世业洲互通高架桥和南汊桥)长7.21公里,北引桥及北接线高架桥长1.74公里,北接线长10.27公里,南接线及延伸段长16.44公里。其中南汊主桥采用单孔双铰钢箱梁悬索桥,主跨径1490米,为时下中国第二、世界第四,桥下最大通航净宽700米、最大通航净高50米,可通行5万吨级巴拿马货轮。

该项目主要由南汊悬索桥与北汊斜拉桥组成,南汊桥主桥为钢箱梁悬索桥,索塔高有209.9m,两根主缆直径为0.868m,跨径布置是470m+1490m+470m;北汊桥为主双塔双索面钢箱梁斜拉桥,跨径布置是175.4m+406m+175.4m,倒Y型索塔高146.9m,钢绞线斜拉索,钢箱梁桥面宽。

监测点布设:

监测点布设:

润扬大桥健康监测采用司南导航桥梁安全监测系统,与2012年正常稳定运行至今,保障桥梁安全正常的工作。安装1+8个GNSS表面位移监测系统;采用市电供电,光纤通讯传输系统;实时将监测数据传输至值班室,值班人员通过对实时数据来分析桥梁的稳定性及相应措施。
