项目背景:

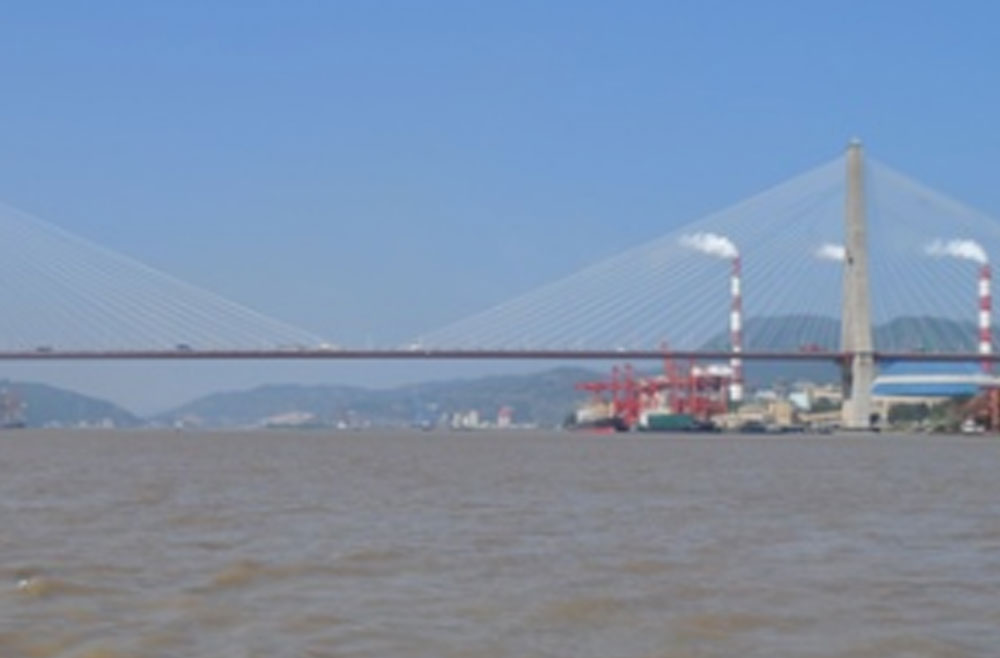

青洲闽江大桥位于福州市马尾区与长乐市之间,既是国家高速干线G15“沈海高速”跨越闽江的通道,又是福州市区至长乐国际机场的枢纽工程,本桥设计荷载:汽车-超20级,挂车-120,设计车速:80km/h。2002年12月正式通车。目前管理单位为福州光闽路桥建设开发有限公司。

该桥为双塔双索面五跨叠合梁斜拉桥,全长1196.13m,其中主桥1185m,跨径布置为(40+250+605+250+40)m,斜拉桥两端各设一跨度为40 m的过渡孔,斜拉桥主梁伸入过渡孔8.5m,其余部分配以跨径31.5m的预制T梁。主跨605m范围内以主孔中心线为对称点,设置半径30251.512m的竖曲线,在2#、3#塔墩设置有横向限位支座,主梁纵向在2#塔墩处设纵向限位约束,在0#墩过渡孔梁端设一道位移量640mm 伸缩缝,在5#台过渡孔梁端设一道位移量800mm 伸缩缝。

监测点布设:

监测点布设:

青州大桥健康安全监测采用司南导航桥梁监测系统,于2013年正常稳定运行至今,安装2+3个GNSS表面位移监测系统,能够全面地了解桥梁各时期的变化,甚至瞬时变化,实现连续观测与数据的自动处理。有效地掌握桥梁的运行状态,及时发现问题,确保桥梁的安全,并为桥梁提供更可靠的安全监测资料。
