水利安全监测解决方案
/
/
/
水利安全监测解决方案


水利安全监测解决方案

水利安全监测解决方案

(1)背景综述:

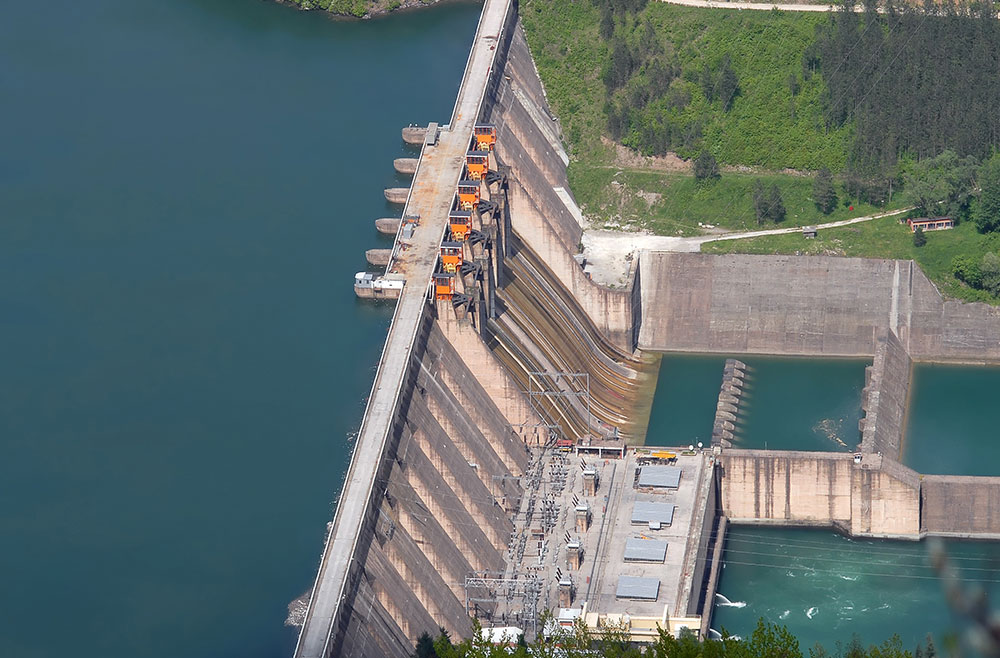

水利水电大坝作为一种大型水工建筑物,其投资和建成后产生的效果都是巨大的,同时由于其结构、运行环境等因素的复杂性,加上设计、施工、运维的不确定性,如果发生意外变形,失事后造成的灾难也是极其严重的。

因此对水利水电大坝运行状态进行持续的实时监测,是十分有必要的,不仅可以为大坝提供安全评估,保证大坝的安全运行,也可以为类似项目的设计、施工积累宝贵的技术资料。

● 系统可以达到较高的监测精度(水平精度1~3mm,垂直精度3~5mm,长时间解算高程可达1~3mm);

● 系统可以实现监测数据的自动化采集、解算、存储;

● 系统可以提供变形监测数据的智能化分析,如过程线分析、报警/预警等;

● 系统支持网络化管理,支持系统远程管理、报表自动生成等功能;

● 系统提供开放的接口开发协议,便于和其他监测方式进行数据整合(如内部位移、应力、温度、水位等)。

(2)系统组成:

数据采集子系统:由GNSS接收机及天线组成,可以有效提供监测精度及可靠性;

数据传输通讯子系统:根据现场情况,可以选择LoRa、4G及北斗短报文等通讯方式进行数据传输;

数据处理、分析子系统:采用专用CDM解算软件进行自动化数据处理、分析;

辅助支持子系统:系统具备完善的防雷系统(包括电力线路防雷和直接雷防护)和稳定的供电系统(太阳能供电和市电配合使用)。

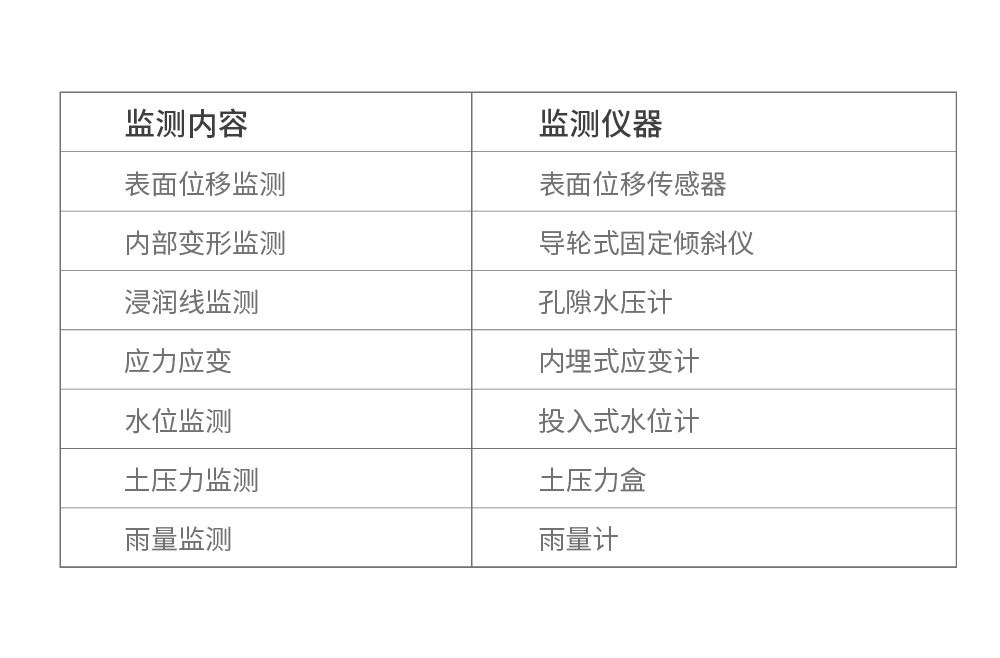

司南水利水电大坝安全监测系统构成表

司南水利水电大坝安全监测系统模拟场景

监测系统特点:

监测系统特点:

◆ 专用的GNSS解算CDM软件内置卡尔曼滤波等算法,可以有效提供监测精度;

◆ GNSS监测系统在各种气候条件下均可正常运行,提供可靠的监测数据;

行业优势:

行业优势:

灵活的应用场景:适用于水电站安全监测、水库大坝安全监测等各个领域。

深厚的技术沉淀:立足自主研发,不断革新GNSS技术,并与中国地质大学、华南师范大学等知名学府开展校企合作,为新产品、新技术的研发提供了切实的保障。

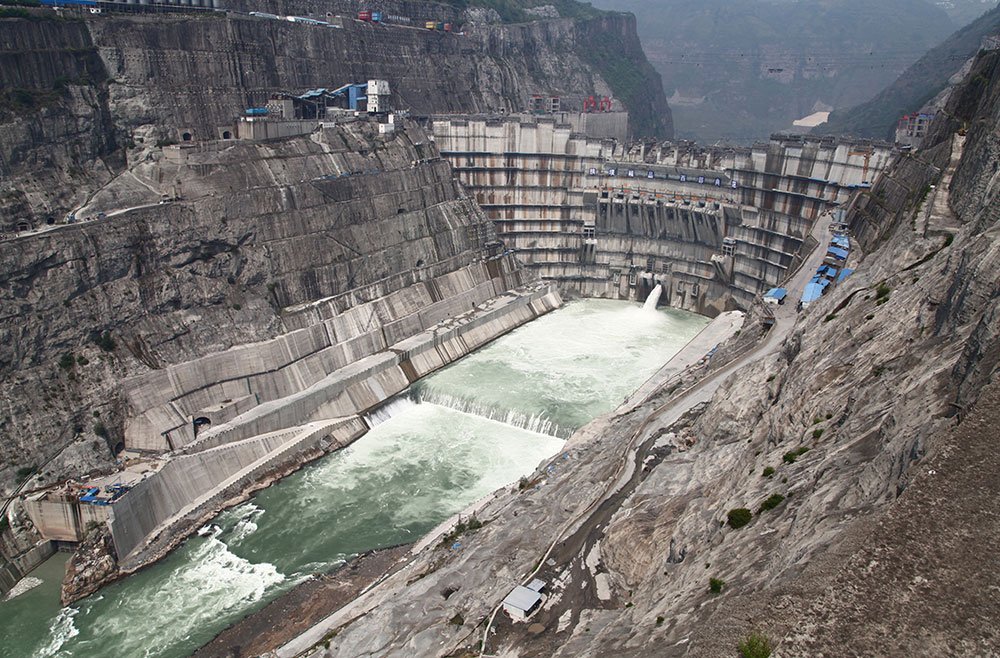

丰富的应用案例:溪洛渡水电站自动化安全监测、长河坝水电站自动化安全监测、黄泥埠水库自动化安全监测、黄登水电站安全监测、大华桥水电站安全监测、滨州港防波堤坝安全监测等。
