湖南怀化滑坡自动化监测
/
/
/
湖南怀化滑坡自动化监测


湖南怀化滑坡自动化监测

湖南怀化滑坡自动化监测

项目背景:

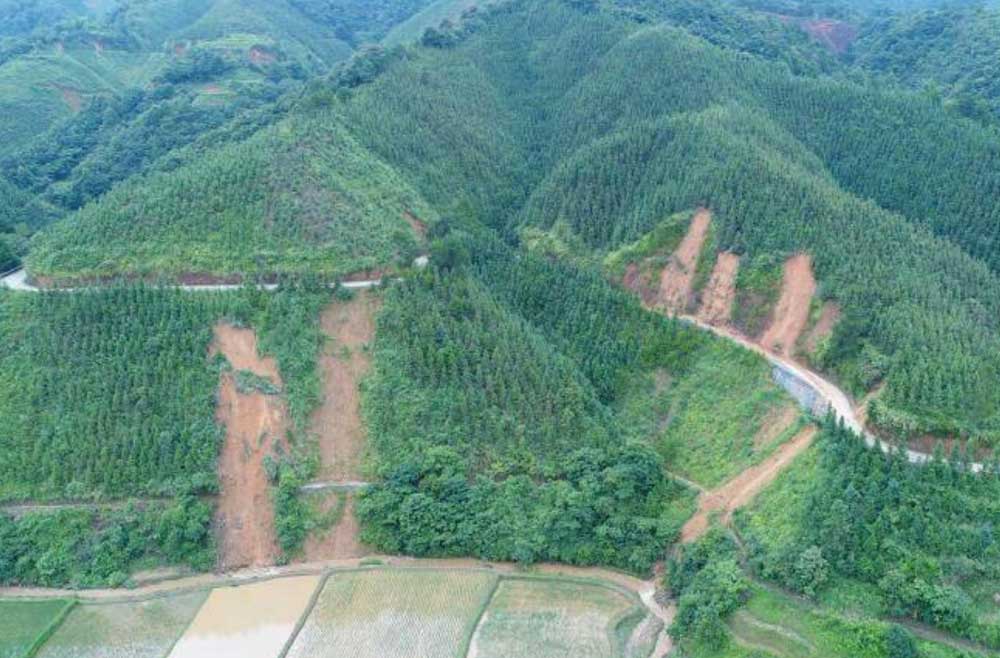

怀化市位于湖南省西南部,是湘、鄂、川、黔、桂 5 省(区)的结合部,国土面积 27 562.72 km²,人口 495万。雪峰山纵贯全境,地形起伏大,切割深,地质构造复杂,岩石破碎,抗风化能力差,再加上雪峰山南坡暴雨多发,连阴雨常见,同时近年来人口不断增长, 人类工程活动加剧。导致人地关系越来越紧张,植被逐渐减少,斜坡稳定性降低,水土流失严重,地质环境渐趋恶化,崩塌、滑坡、泥石流等突发性地质灾害频繁发生。

监测方案:

监测方案:

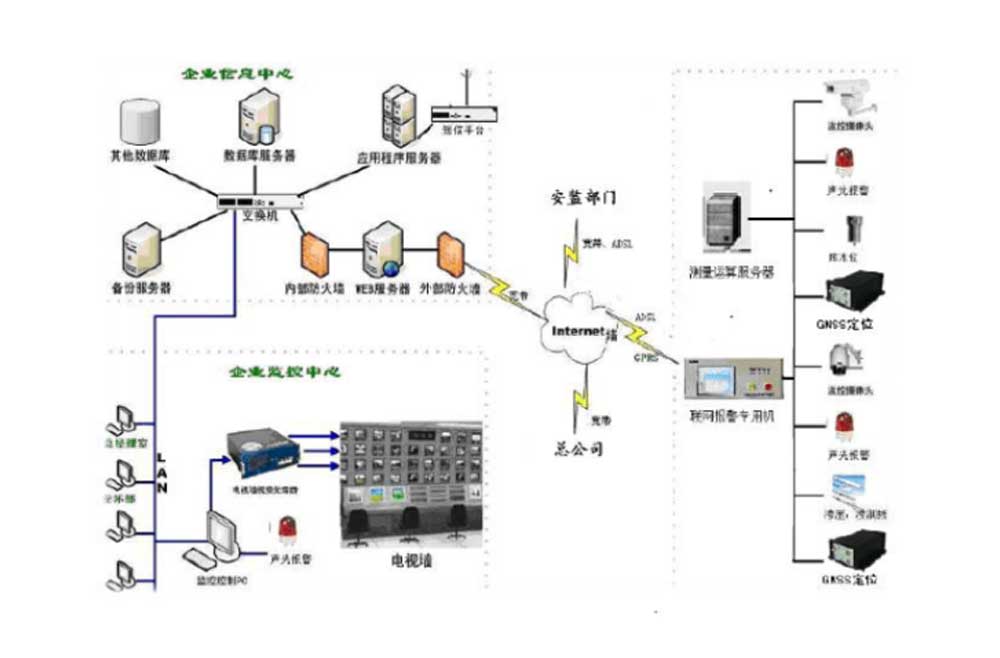

GNSS 自动化监测预警系统,主要应用现代化的传感技术、GNSS、计算机技术、现代网络通讯通信技术对在不同的天气或环境下准实时反映滑坡区域变形情况,根据对实时位移数据的实时分析,对分析后适当的数据存储、分类、提取、统计等处理,为中心站日常管理提供各类报表、图形,为边坡预警分析提供决策依据和参考以达到在最短的时间通过短消息、E-MAIL 或者声响预警、报警的功效,如下面示意图∶

另外,本系统还可实现预警站点分布图、预警站点基本情况的计算机的初级显示等功能。

西气东输沁水中木亭滑坡GNSS自动化监测:

西气东输沁水中木亭滑坡GNSS自动化监测:

山西沁水,因为富含煤层气而出名;沁水煤层气管道,因为将要把煤层气与天然气混输送入下游千家万户而备受瞩目。而西气东输沁水压气站,则因为占地120亩、站场内将装载7台压缩机组,而成为西气东输管道乃至全国最大的压气站。

沁水压气站由沁水煤层气管线末站与西气东输主干线沁水压气站合建而成,是一座燃驱和电驱混合型压气站。站区里有工艺设备区、压缩机区及压缩机厂房、后空冷区、排污池及放空区、综合水泵房及消防水池。主要设备有7台压缩机组,单机最大功率31兆瓦。

监测布设:

监测布设:

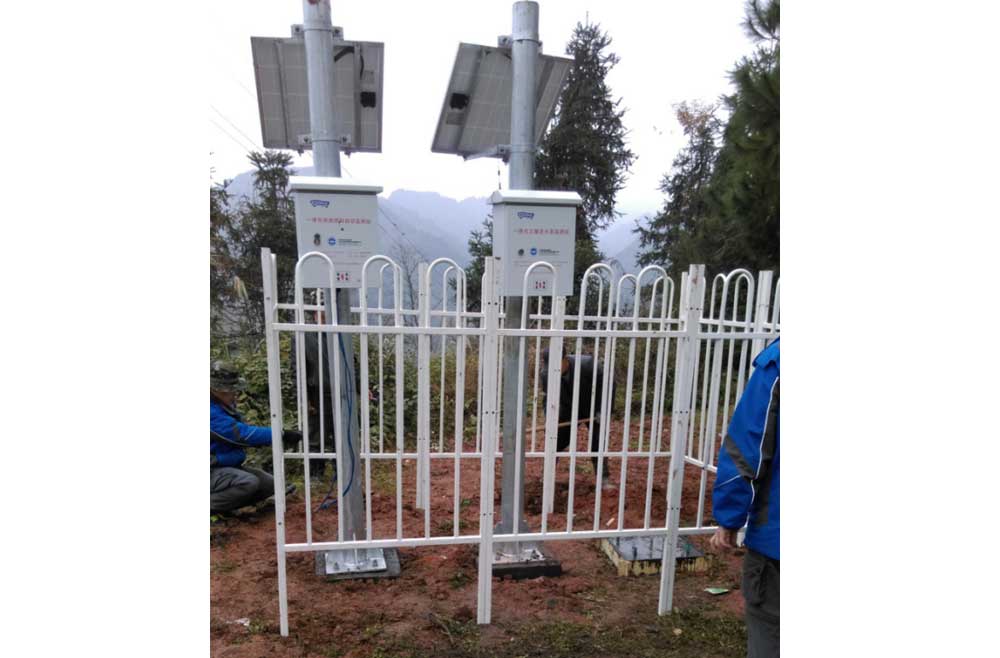

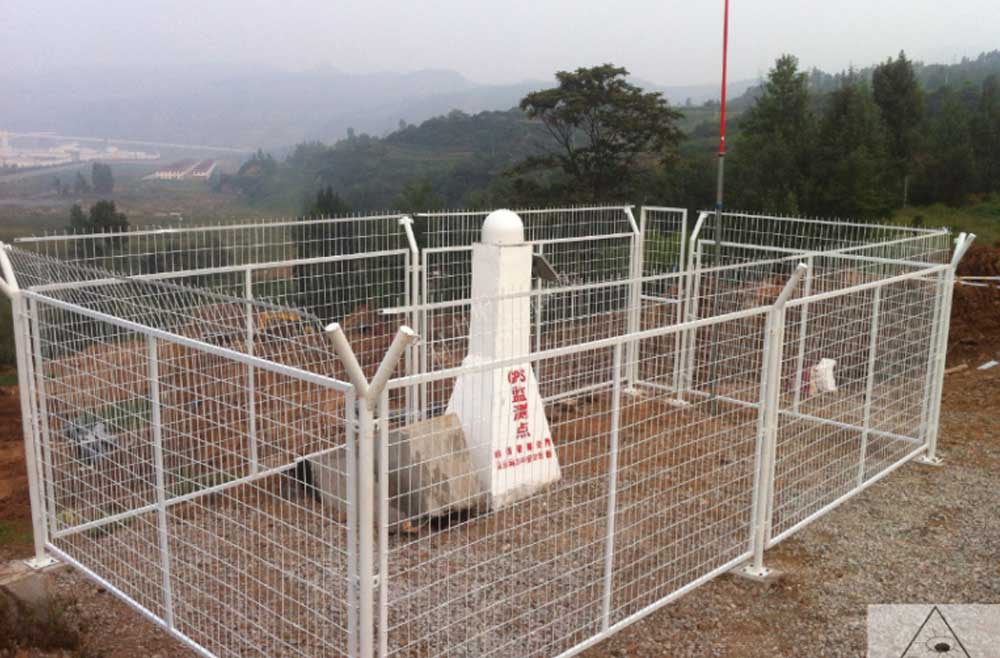

沁水滑坡安全预警在线监测系统,于2012年正常稳定运行至今,保障西气东输管道安全正常的工作。安装1+3个GNSS表面位移监测系统点;采用太阳能供电,GPRS通讯传输系统;实时将监测数据传输至监控机房,数据分析人员通过对实时数据来分析滑坡的稳定性及相应措施。
