云南瓦渡乡变形监测应用
/
/
/
云南瓦渡乡变形监测应用


  “易地搬迁”是“精准扶贫”政策中的一项重要举措,但是目前在易地扶贫搬迁地的工程建设中仍可能存在地基变形等其他安全隐患,因此加强监管及预警防范等方面的风险把控工作刻不容缓。

  司南导航的 GNSS 自动化监测系统就可以通过提供长期、系统的安全监测服务,将风险和隐患消灭在萌芽状态,保障群众的人身及财产安全。

  一、项目基本情况

  项目时间:2017 年

  地理位置:

  瓦渡乡位于云南保山城以东,距城 38 公里。此次的项目地荒田村大沙地就是瓦渡乡易地扶贫搬迁规划的安置点之一。

  风险隐患:

  大沙地房屋建设施工所在位置原为一条西北至东南走向的山沟,其地基基础有大量填挖方量,使得房屋、地基挡墙存在变形风险等安全隐患。



  二、解决方案

  项目内容:

  应用 GNSS 监测系统对该工程的安置房、混泥土挡土墙、安置点内的山体、回填土进行变形观测,检验其位移值和沉降变化量是否在变化允许范围内。

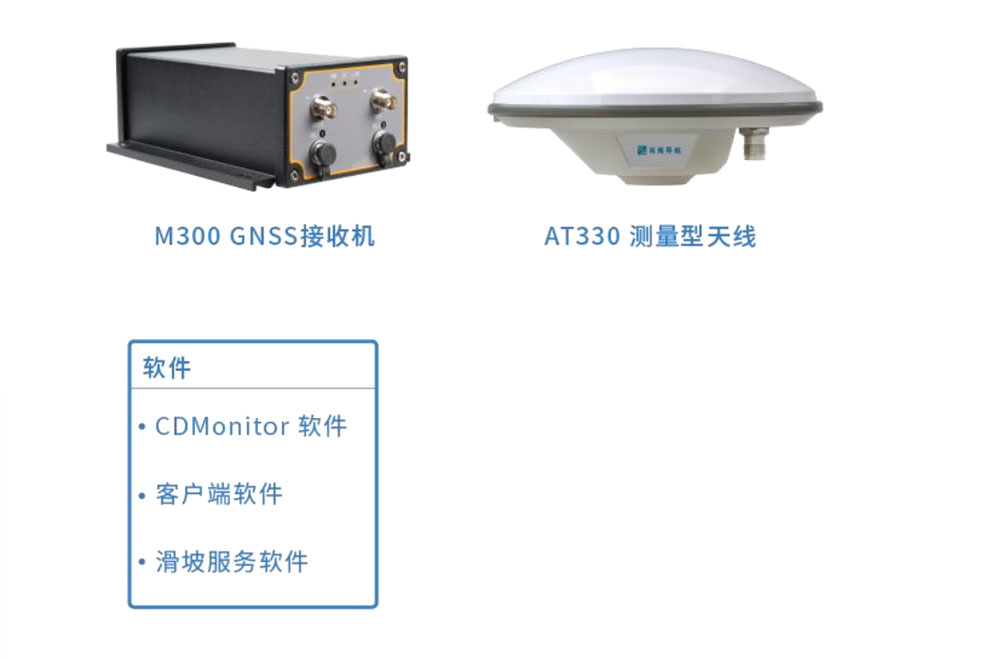

  软硬件产品:

变形监测相关设备

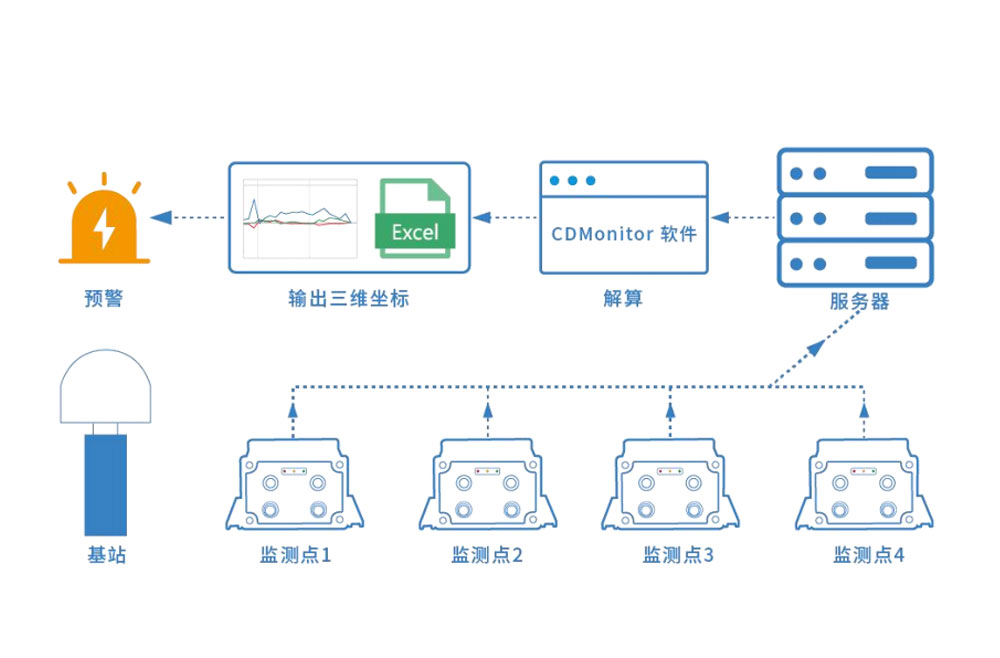

  系统拓扑图:

GNSS自动化变形监测系统

  GNSS 自动化变形监测系统由数据采集系统、数据传输系统、数据处理及控制系统、辅助支持子系统等四部分组成。

  核心优势:

  毫米级精度,三星八频抗干扰能力强;

  7*24 小时连续不间断观测;

  测站间无需通视;

  远程访问监测数据,以图表方式显示测量结果;

  CDMonitor 软件自动解算数据,输出三维坐标;

  短信、电子邮件自动报警。



  技术支持:

  完备的售前、售中及售后服务工作,基于经验丰富的技术团队为用户提供及时响应的技术支持服务。

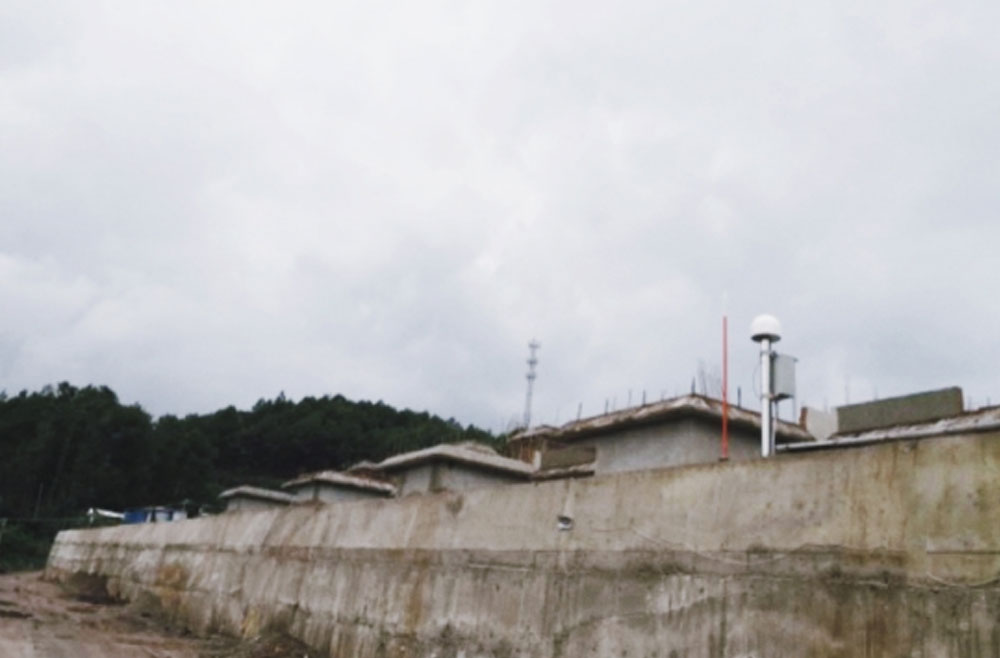

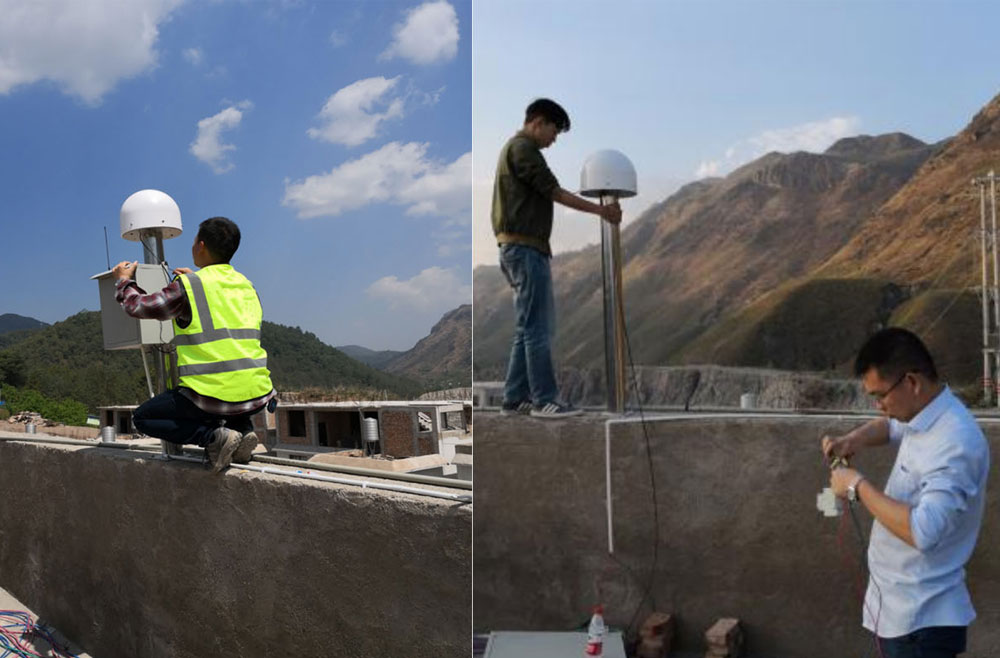

GNSS变形监测现场

  监测点设置:

  综合考虑参考站的选址要求,最终将 GNSS 参考站建设在项目部的固定基岩上,并针对项目施工的具体情况,在施工现场存在安全隐患的地方布设了 4 个监测站点,同时在附近的稳定地基建立了基站作为起算点。



  三、项目总结

  该项目自 2017 实施应用至今,通过利用司南 GNSS 监测系统对地基进行沉降监测并通过多系统数据的综合分析,有效地掌握了施工区域的变形状态,确保了施工的安全,保障了群众的生命财产安全。并且在未来,该系统还将继续在这片土地站岗,为人民安全保驾护航。

  司南导航 GNSS 变形监测系统是一个集计算机技术、通信技术、网络技术、GNSS 技术等高新技术于一体的综合系统工程。目前已广泛应用于桥梁、大坝等各类结构建筑物的安全监测中,并基于用户需求提供更加灵活的产品与服务。未来司南导航也将继续聚焦该领域,

  守护安全,服务民生。
